압축기부품

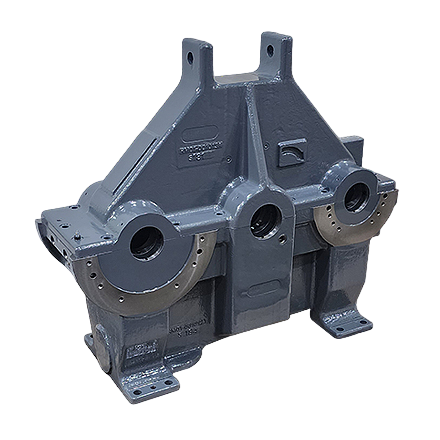

GEAR BOX
-
기종
SM3000, SM3100, SM4000, SM4100, SM5000, SM5100, SM6100, SM7100
-
품명
GEAR BOX
-
부품의 역할
구동축을 회전시키는데 필요한 동력을 전달하기 위한 각종 기어가 내장되어 있는 박스
-
적용분야
AIR, GAS, STEAM용 산업용압축기에 적용
-
규격(mm)
W 1,311 x L 504 x H 935 ~ W 1,845 x L 750 x H 1,500
-
무게(kg)
875 ~ 2,851
-
제작정밀도(mm)
0.015 ~ 0.1

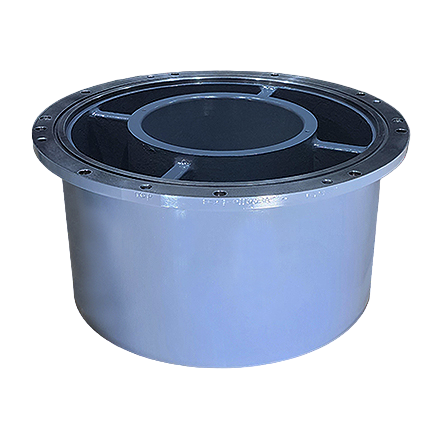

IGV CASE
-
기종
SM5000, SM5100, SM6000, SM6100, SM7100
-
품명
IGV CASE
-
부품의 역할
압축기 첫단에 공기 유입이 원활히 되도록 유도하는 부품
-
적용분야
AIR, GAS, STEAM용 산업용압축기에 적용
-
규격(mm)
W 250 x L 250 x H 254 ~ W 880 x L 880 x H 383
-
무게(kg)
142 ~ 413
-
제작정밀도(mm)
0.018 ~ 0.2

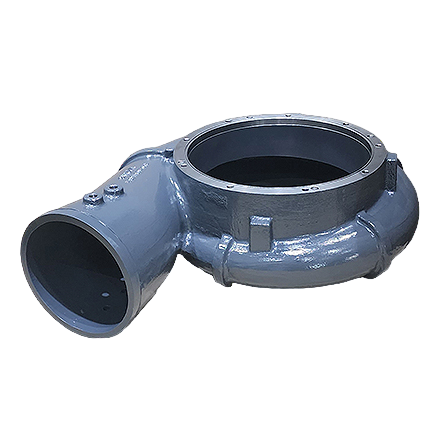

SCROLL CASE
-
기종
SM5000, SM5100, SM6000, SM6100, SM7100
-
품명
SCROLL CASE
-
부품의 역할
압축기 작동 원리에 따라 공기가 누출되지 않도록 압축하는 부품
-
적용분야
AIR, GAS, STEAM용 산업용압축기에 적용
-
규격(mm)
W 562 x L 534 x H 231 ~ W 1,600 x L 1,200 x H 388
-
무게(kg)
92 ~ 924
-
제작정밀도(mm)
00.02 ~ 0.25

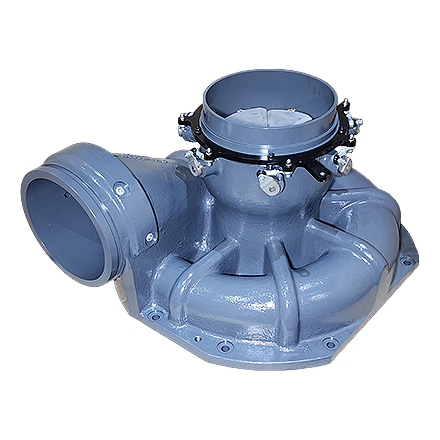

SHROUD CASE
-
기종
SM5100, SM6100, SM7100
-
품명
SHROUD CASE
-
부품의 역할
유입된 공기를 내부로 일정한 양을 유입하는 관로 역할의 부품
-
적용분야
AIR, GAS, STEAM용 산업용압축기에 적용
-
규격(mm)
W 384 x L 384 x H 251 ~ W 880 x L 880 x H 366
-
무게(kg)
71 ~ 507
-
제작정밀도(mm)
0.02 ~ 0.25

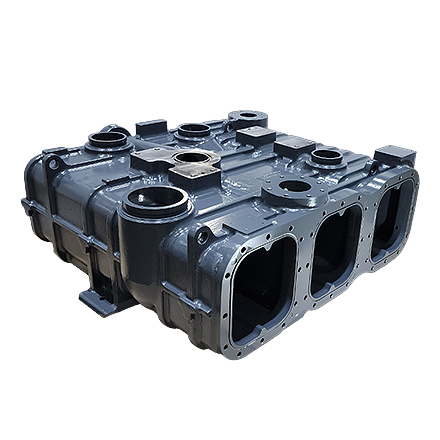

COOLER CASE
-
기종
SM3000, SM3100, SM4000, SM4100, SM5000, SM5100, SM6000, SM6100, SM7100
-
품명
COOLER CASE
-
부품의 역할
구과열을 방지하기 위하여 공기나 물을 이용하는 냉각 장치
-
적용분야
AIR, GAS, STEAM용 산업용압축기에 적용
-
규격(mm)
W 1,289 x L 1,035 x H 530 ~ W 2,522 x H 1,720 x L 800
-
무게(kg)
1,420 ~ 4,045
-
제작정밀도(mm)
0.02 ~ 0.25
