선박엔진부품

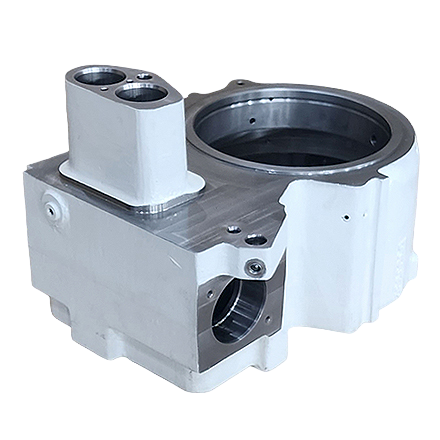

WATER JACKET
-
기종
L21/31, L27/38
-
품명
WATER JACKET
-
부품의 역할
실린더를 적당한 온도로 유지할 목적으로 냉각수를 순환시키는 부품
-
적용분야
MAN ENGINE
-
규격(mm)
W 482 x L 278 x H246 ~ W 866 x L 487 x H 365
-
무게(kg)
90 ~ 100
-
제작정밀도(mm)
0.02 ~ 0.3

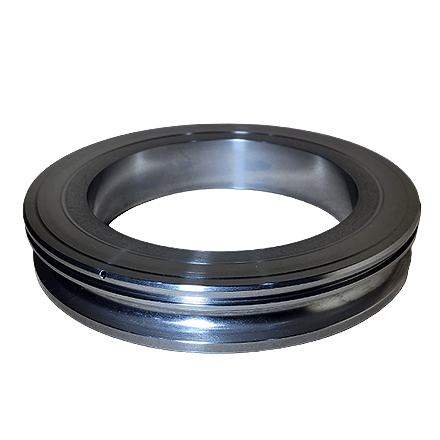

STEP RING
-
기종
L21/31, L27/38
-
품명
STEP RING
-
부품의 역할
엔진 실린더 상부에 고정되어 엔진 실린더 내부에 조립되는 부품으로 엔진 실린더를 보호하는 부품
-
적용분야
MAN ENGINE
-
규격(mm)
W 170 x L 170 x H 20 ~ W 280 x L 280 x H 35
-
무게(kg)
0.9 ~ 2.7
-
제작정밀도(mm)
0.015 ~ 0.05

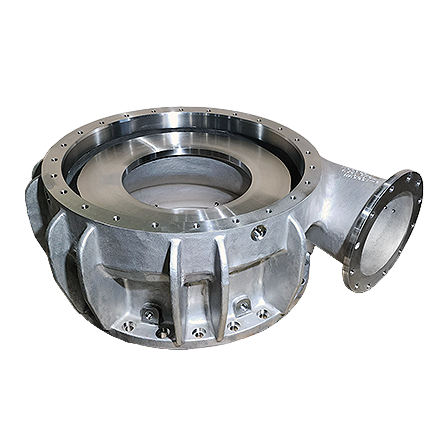

VOLUTE CASING
-
기종
ETB40
-
품명
VOLUTE CASING
-
부품의 역할
속도 에너지를 압력 에너지로 변환하는 역할의 부품
-
적용분야
MAN TYPE EGR
-
규격(mm)
W 1,128 X L 1,310 X H 486
-
무게(kg)
722
-
제작정밀도(mm)
0.05 ~ 0.1

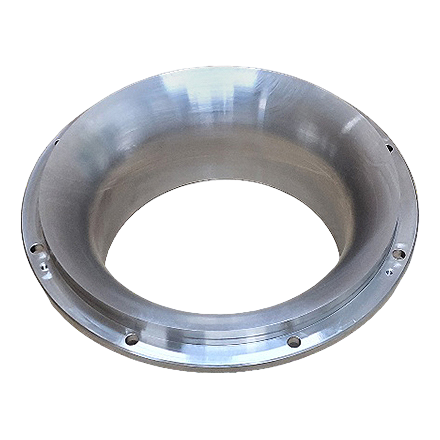

INSERT PIECE
-
기종
ETB40
-
품명
INSERT PIECE
-
부품의 역할
일정 간극을 유지하는 통로 역할의 부품
-
적용분야
MAN TYPE EGR
-
규격(mm)
W 534 X L 534 X H 184
-
무게(kg)
36
-
제작정밀도(mm)
0.02 ~ 0.1

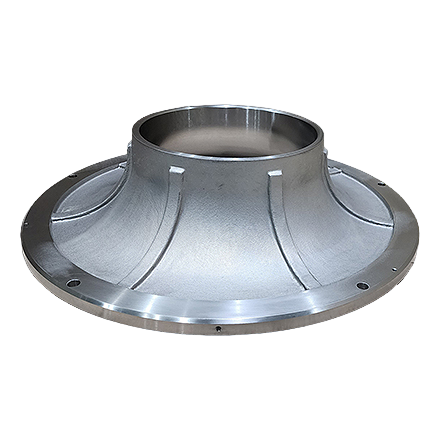

SUCTION PIPE
-
기종
ETB40
-
품명
SUCTION PIPE
-
부품의 역할
일정한 유량을 들여 보내는 통로 역할의 부품
-
적용분야
MAN TYPE EGR
-
규격(mm)
W 790 X L 790 X H 190
-
무게(kg)
70
-
제작정밀도(mm)
0.068 ~ 0.1

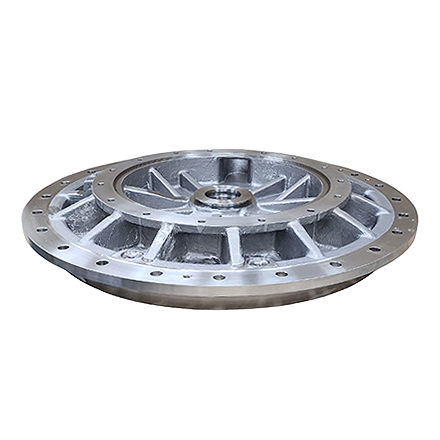

DIFFUSER
-
기종
ETB40
-
품명
DIFFUSER
-
부품의 역할
출구부의 유동 방향을 전환하는 역할의 부품
-
적용분야
MAN TYPE EGR
-
규격(mm)
W 978 X L 978 X H 142
-
무게(kg)
249
-
제작정밀도(mm)
0.015 ~ 0.2
